實驗目的：
本實驗以乙醇與水的恒沸物為分離對象，研究采用萃取精餾制備無水乙醇的工藝過程，通過有關的相平衡數據的測定、平衡數據的計算關聯、萃取精餾塔的模拟計算機實驗驗證，使實驗者了解萃取精餾的開發過程和方法，掌握精餾實驗的基本技(jì )能。

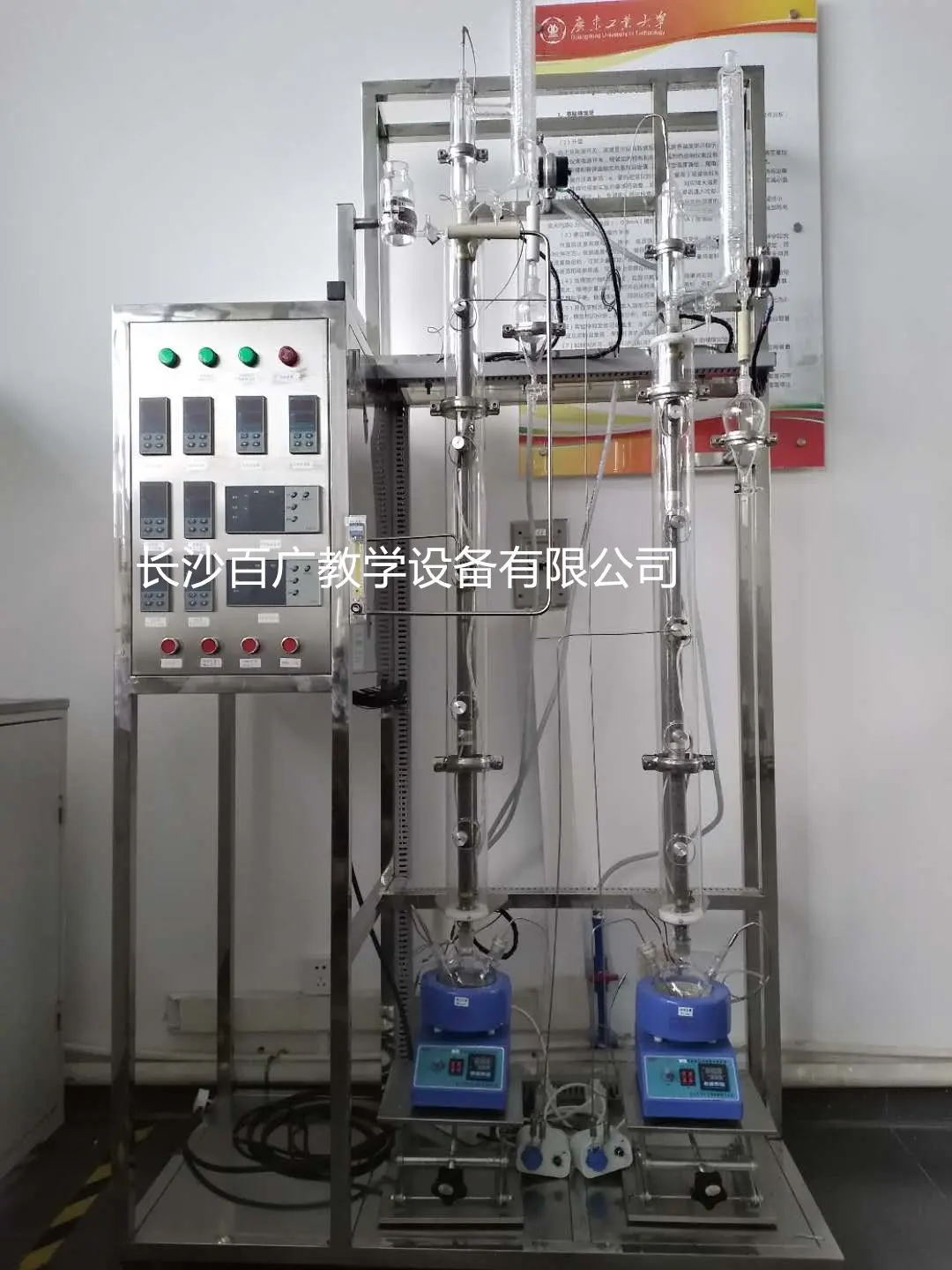

主要配置:
萃取精餾塔、溶劑回收塔、電加熱鍋、玻璃塔釜、溫度傳感器、轉子流量計、數顯儀表、不鏽鋼框架等
技(jì )術參數:
1、玻璃填料萃取精餾塔：塔體φ30×1400mm，五側口，塔外壁2段導電膜加熱保溫（手動控制）。
2、溶劑回收塔：塔體φ30×1200mm，五側口，塔外壁2段導電膜加熱保溫（手動控制）。
3、填料：不鏽鋼3×3mmθ網環填料，塔内填裝。
4、加料瓶：容積250ml。
5、玻璃塔釜：容積500m1，數量2個。
6、電加熱鍋：功率280W。
7、智能數字顯示儀表，塔頂、塔釜獨立測溫顯示。
8、塔頭為蛇管冷凝器，擺錘式回流比控制器，采用智能回流比控制器顯示，回流比控制範圍99：1～1：99。
9、K型熱電偶溫度計：0～100℃。
10、轉子流量計：2.5～25ml/min;
11、框架及控制屏為不鏽鋼制作，結構緊湊，外形美觀，帶腳輪，移動方便；
12.外形尺寸：1200×600×1800mm。
